Rack de support de palette de panneau solaire

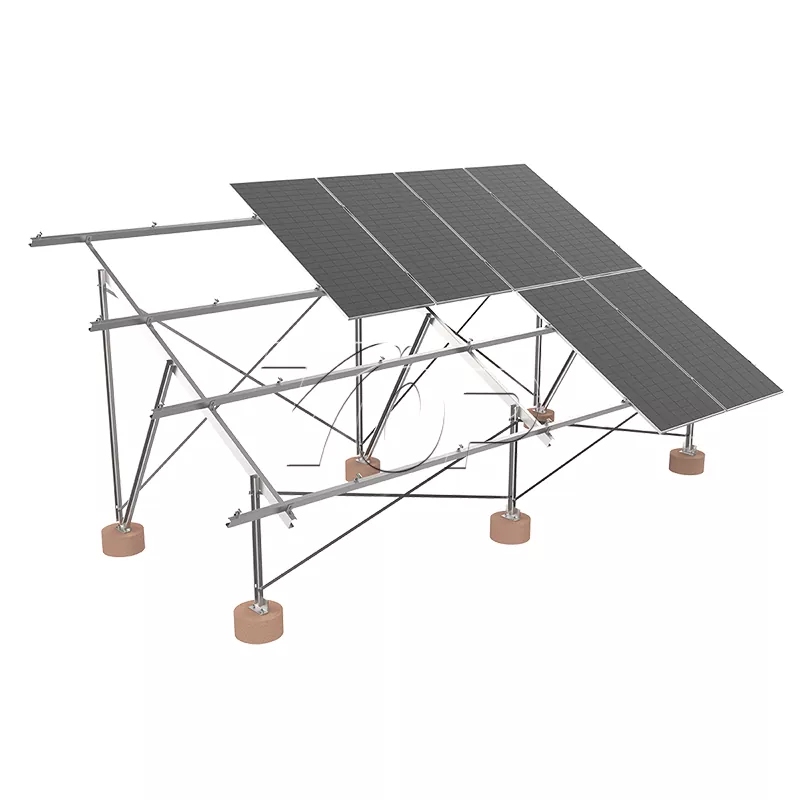

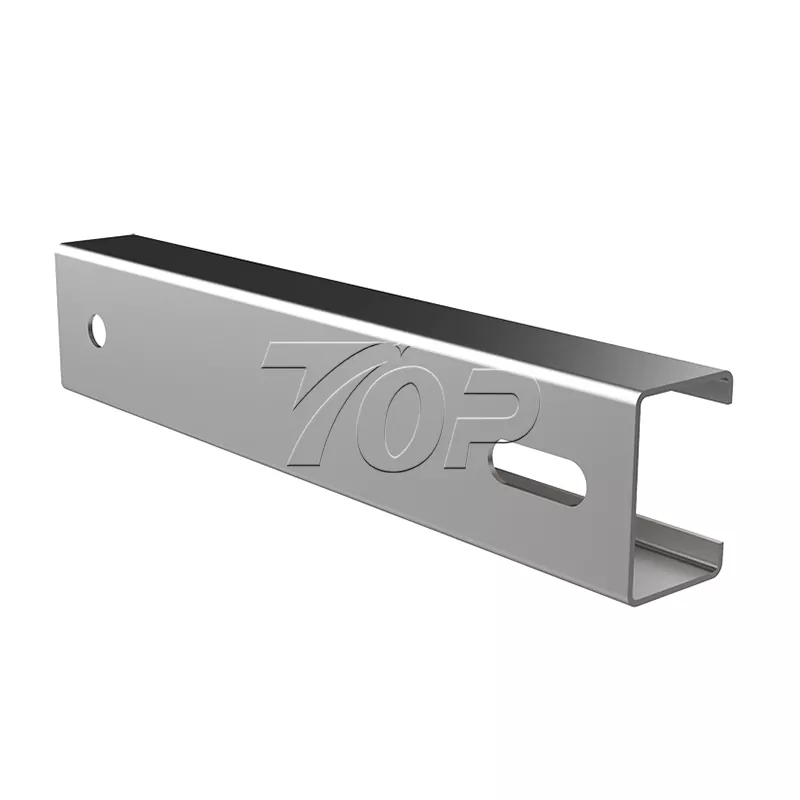

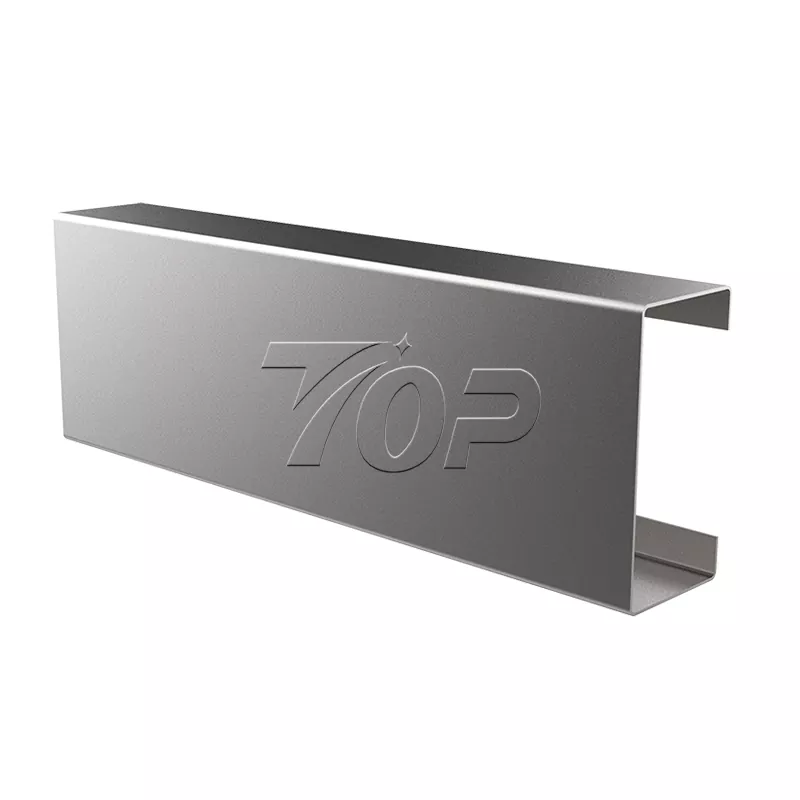

L'énergie supérieure conçue et produite en C en C en forme de rack de support solaire solaire est principalement utilisée comme matériau structurel principal. A un rapport résistance / poids élevé. Ce système solaire à montage au sol peut réduire le poids de l'ensemble du système de soutien tout en garantissant une capacité de charge suffisante. Ses supports plus légers sont plus pratiques pendant le transport et l'installation, tout en réduisant les exigences de chargement de la fondation.

Paramètres du produit

Matériau à haute résistance: L'acier galvanisé à la trempette chaude (HDG) ou l'aluminium anodisé offre une excellente résistance à la corrosion et une résistance structurelle avec une durée de vie de plus de 25 ans.

Conception modulaire: le support de support de masse du panneau solaire prend en charge un assemblage et un réglage rapides, compatibles avec une variété de tailles de panneaux solaires.

Résistance au vent: Grâce à la conception structurelle optimisée du support solaire au sol et à la fixation des fondations, il peut résister à la vitesse du vent au-dessus de 60 m / s, adapté aux zones de pression du vent élevées.

Angle d'installation flexible: Prise en charge de l'angle d'inclinaison fixe (15 ° -60 °) ou un réglage de l'angle saisonnier pour maximiser l'efficacité de la production d'énergie.

Protection de l'environnement et faible entretien: pas besoin de fondation en béton, réduisez la pollution de la construction, les faibles coûts d'entretien.

Mode d'installation

1 Se préparer à l'installation

Vérification du site: Vérifiez la planéité du sol et le type de sol (les vis d'ancrage ou les fondations en béton sont recommandées).

Liste des outils: perceuse électrique, clé, niveau, machine de montage à vis d'ancrage (facultative).

2 Procédure d'installation

Fixation de la fondation:

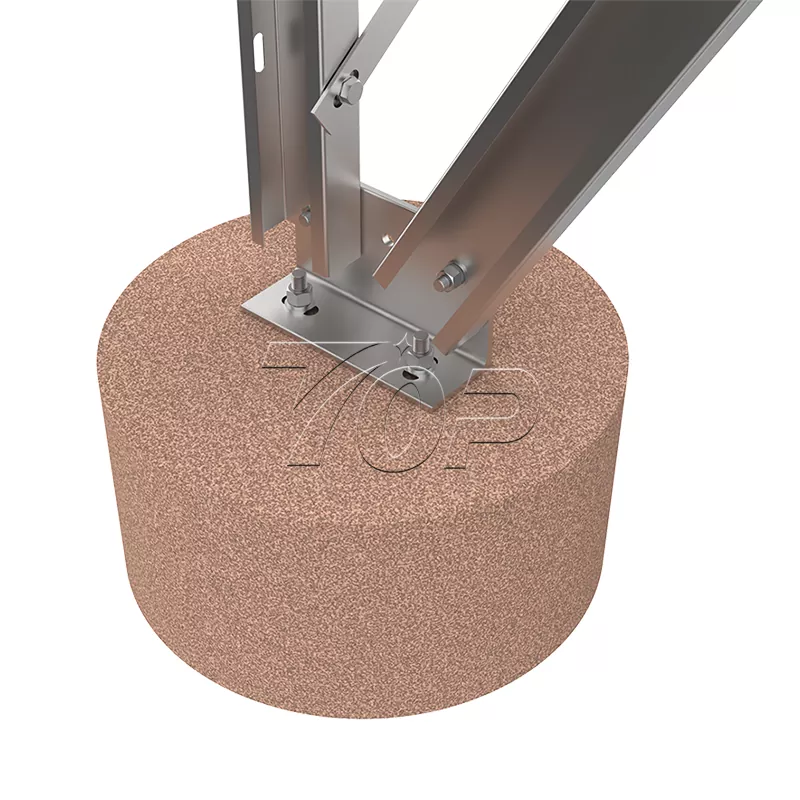

Si des bases en béton sont utilisées: versez des piles de béton avec une profondeur d'au moins 80 cm et insérez des boulons de base de support.

Si vous utilisez des vis d'ancrage (recommandées): vissez les vis dans le sol à la profondeur de conception (généralement 1,2-2 m).

Assemblage de support:

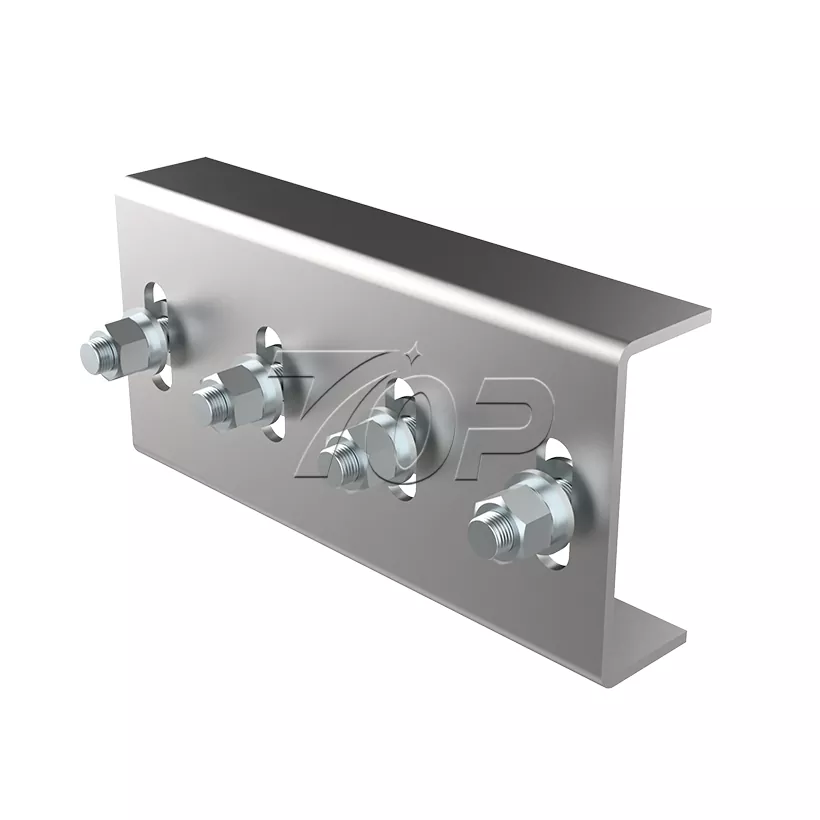

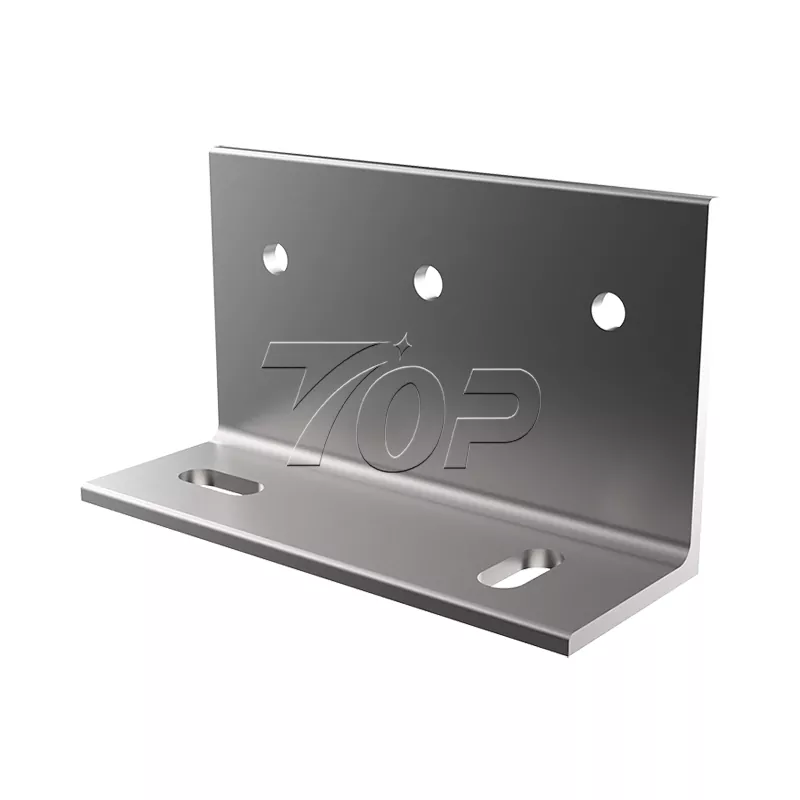

Fixez la colonne en acier en forme de C verticalement sur la fondation et serrez-la avec des boulons.

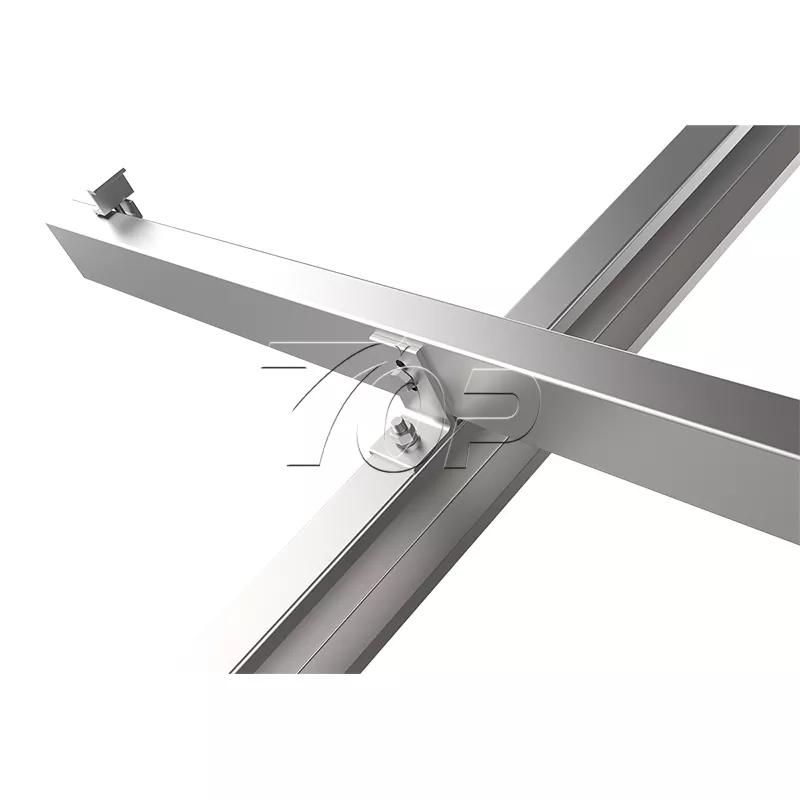

Installez les poutres de support transversales et les accolades diagonales pour vous assurer que la structure du support de montage sol de panneau solaire est de niveau (calibrez à l'aide d'un niveau).

Installer des panneaux solaires:

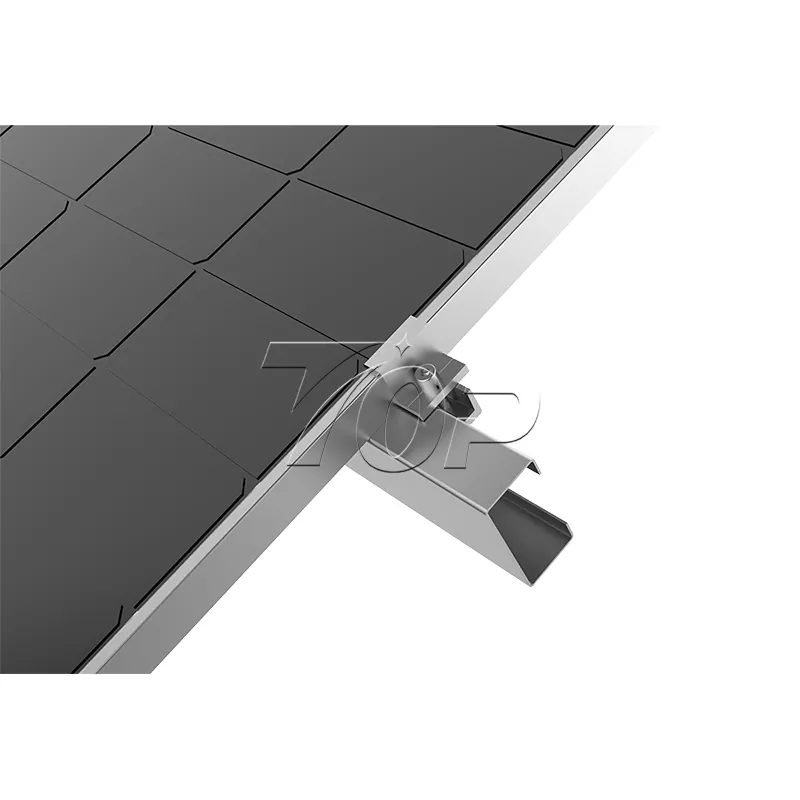

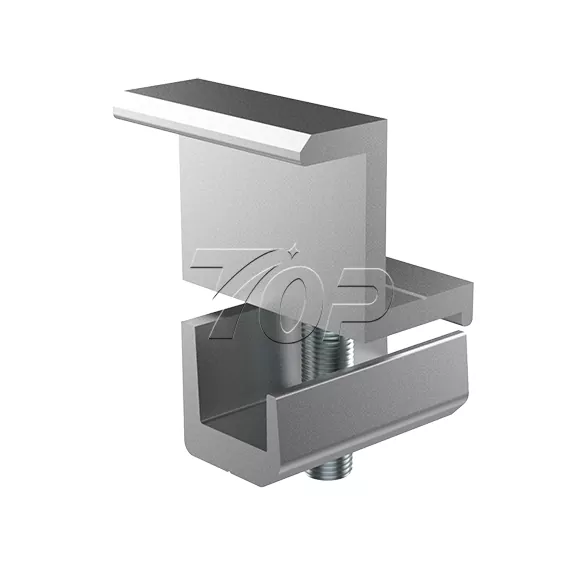

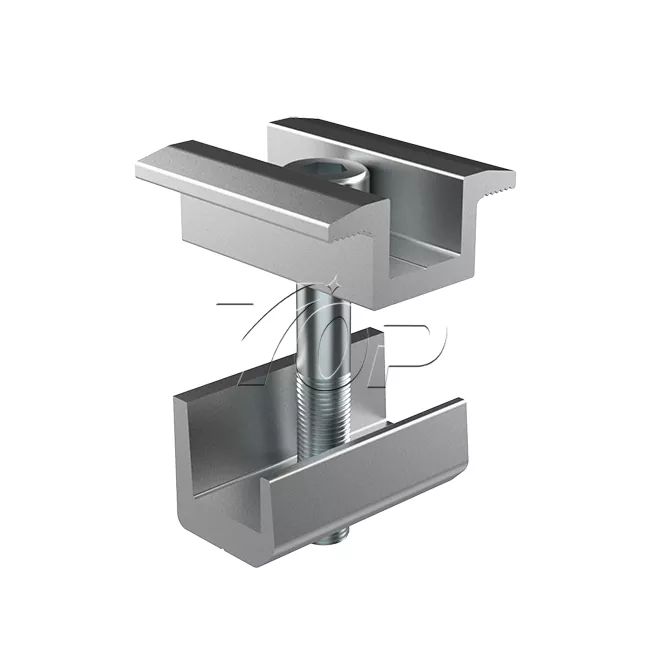

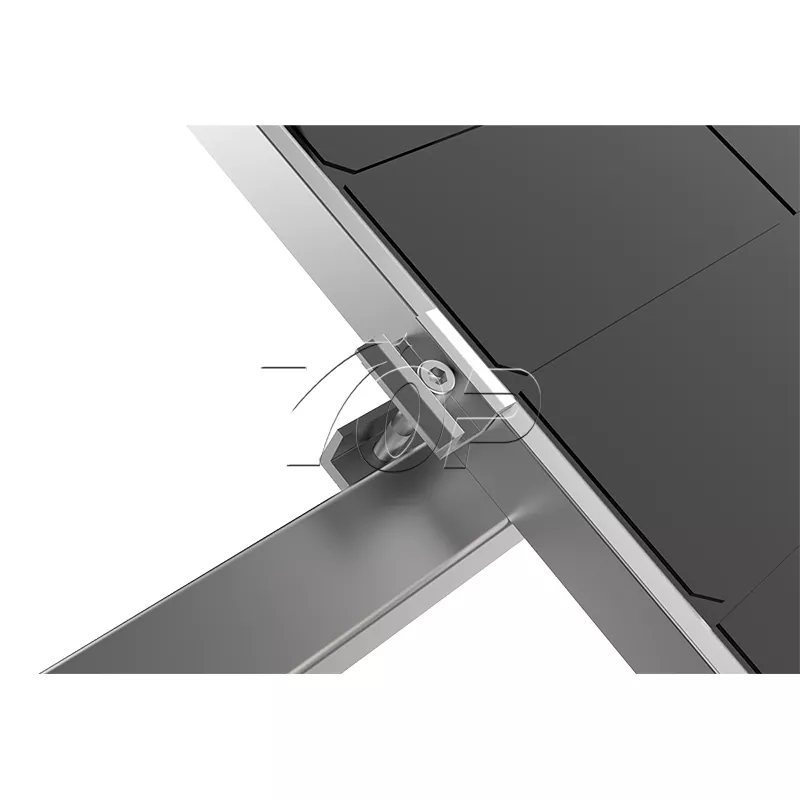

Les panneaux de sol solaires sont placés sur la poutre et fixés avec le luminaire de serrage en alliage en aluminium pour assurer un espacement uniforme (espacement recommandé ≥ 10 cm pour la dissipation de chaleur).

Mise à la terre et inspection:

Connectez le câble de terre au système de support et la résistance au test (≤5Ω).

Inspection complète de l'étanchéité des boulons et de la stabilité structurelle.
